ARMv9 Realm과 CCA 구조

이 코드는 어떤 문제를 푸나요?

Realm은 일반 VM과 다른 신뢰 관계를 다룹니다. 호스트가 실행 자원을 관리하더라도 보호된 메모리를 마음대로 읽는 주체가 되지 않도록 RMM과 하드웨어 규칙을 사용합니다. 여기서는 v6.18.37 Realm 게스트의 보호·공유 매핑 선택 함수를 읽습니다. 호스트가 Realm을 생성하는 RMI 구현 전체를 지원한다는 주장과 구분합니다.

읽을 범위: v6.18.37 · arch/arm64/kernel/rsi.c · realm_ioremap_hook 132–140행입니다. 아래에 이 범위의 원문과 각 줄의 설명을 실었습니다. 주제 전체의 흐름과 다른 경로는 기존 분석에서 함께 읽으실 수 있습니다.

먼저 알아둘 개념

RMI와 RSI

RMI는 호스트와 RMM 사이, RSI는 Realm 게스트와 RMM 사이의 인터페이스입니다.

보호와 공유

장치 에뮬레이션 등 호스트와 통신할 데이터는 공유 상태가 필요할 수 있습니다. 보호 메모리를 그대로 호스트에 주는 것과 다릅니다.

pgprot 이름

커널의 encrypted/decrypted 추상화가 이 아키텍처에서는 보호·공유 속성 선택으로 연결됩니다. 함수 이름만으로 특정 암호 알고리즘을 뜻한다고 읽지 않습니다.

처음 읽을 때

호스트·RMM·Realm 게스트를 세 주체로 나누고 누가 무엇을 읽을 수 있는지 설명하십시오.

더 깊이 살펴볼 때

보호 상태 조회 실패 처리와 공유 전환의 메모리 수명·동기화 조건을 더 추적하십시오.

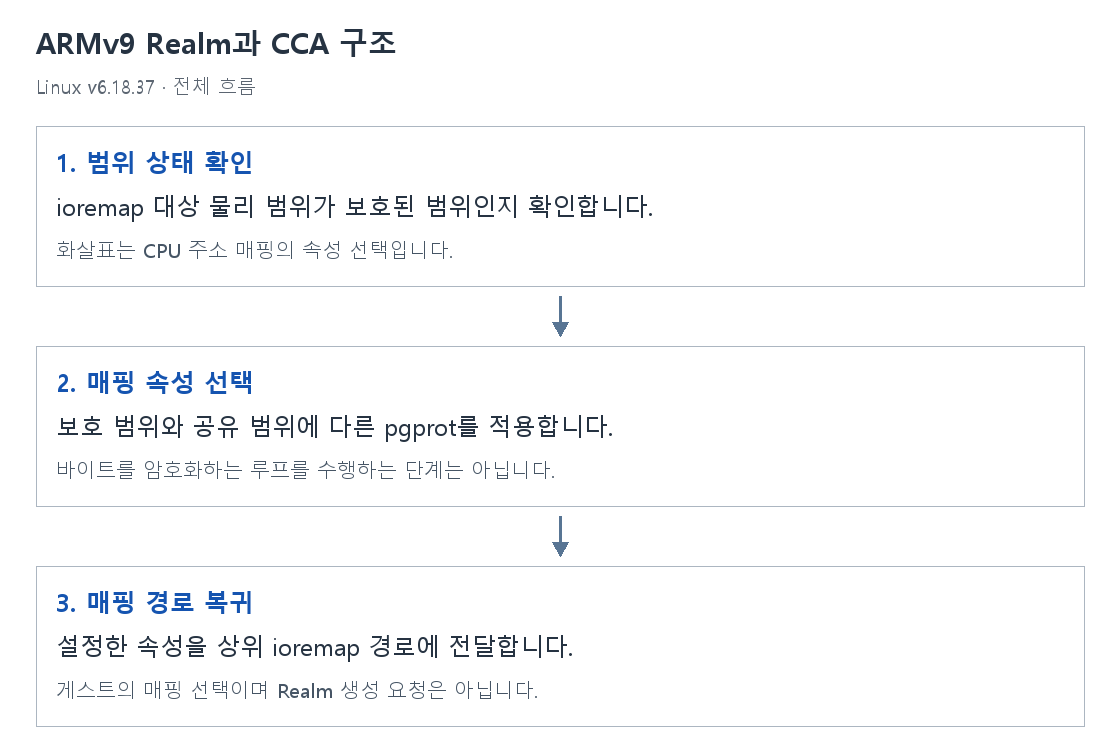

그림으로 보는 변화

GIF 재생1단계 · 멈춰 보기2단계 · 멈춰 보기3단계 · 멈춰 보기

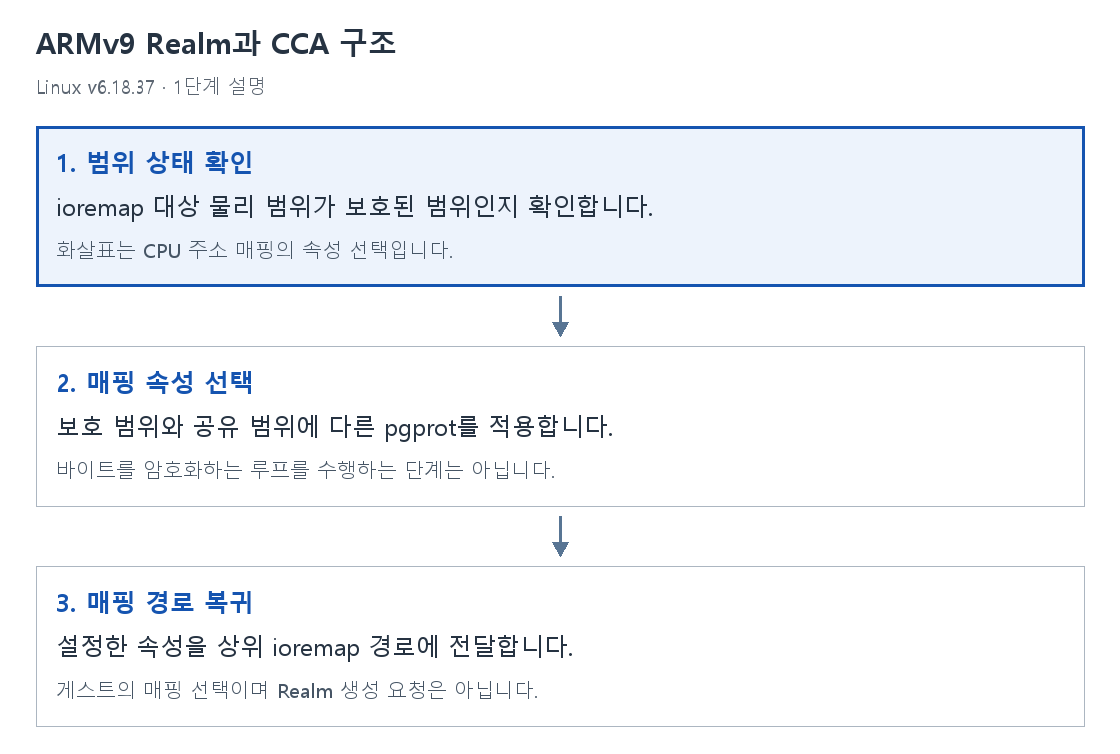

1단계 고정

GIF 원본 열기

1. 범위 상태 확인

ioremap 대상 물리 범위가 보호된 범위인지 확인합니다.

화살표는 CPU 주소 매핑의 속성 선택입니다.

2. 매핑 속성 선택

보호 범위와 공유 범위에 다른 pgprot를 적용합니다.

바이트를 암호화하는 루프를 수행하는 단계는 아닙니다.

3. 매핑 경로 복귀

설정한 속성을 상위 ioremap 경로에 전달합니다.

게스트의 매핑 선택이며 Realm 생성 요청은 아닙니다.

realm_ioremap_hook를 한 줄씩 읽기

줄 번호는 v6.18.37 원문 기준입니다. 주석·빈 줄을 포함한 함수 전체를 먼저 보고, 그 아래에서 각 줄을 설명합니다.

static int realm_ioremap_hook(phys_addr_t phys, size_t size, pgprot_t *prot)
{
	if (arm64_rsi_is_protected(phys, size))
		*prot = pgprot_encrypted(*prot);
	else
		*prot = pgprot_decrypted(*prot);

	return 0;
}

static int realm_ioremap_hook(phys_addr_t phys, size_t size, pgprot_t *prot)

	if (arm64_rsi_is_protected(phys, size))

		*prot = pgprot_encrypted(*prot);

	else

		*prot = pgprot_decrypted(*prot);

	return 0;

함께 생각해 볼 질문

출처와 읽은 범위

Linux stable v6.18.37 · arch/arm64/kernel/rsi.c

해당 버전 원본 파일 · 기존 코드 분석 · 설명 원고
