DMA, cache coherency와 IOMMU translation

이 코드는 어떤 문제를 푸나요?

장치가 메모리에 쓴 새 데이터보다 CPU 캐시에 남은 옛 데이터가 먼저 보이면 드라이버는 틀린 결과를 읽습니다. DMA 주소 변환과 캐시 소유권 전환은 별개 문제입니다. arm64의 캐시 관리, x86의 플랫폼 DMA/IOMMU 경로, RISC-V의 비일관성 처리 여부를 비교하고 대표로 arm64 CPU 재접근 함수를 읽습니다.

읽을 범위: v6.18.37 · arch/arm64/mm/dma-mapping.c · arch_sync_dma_for_cpu 23–32행입니다. 아래에 이 범위의 원문과 각 줄의 설명을 실었습니다. 주제 전체의 흐름과 다른 경로는 기존 분석에서 함께 읽으실 수 있습니다.

먼저 알아둘 개념

DMA 주소

장치에 주는 주소입니다. CPU 가상 주소와 다르며 IOMMU가 있으면 물리 주소와도 다를 수 있습니다.

비일관성 DMA

장치 쓰기가 CPU 캐시에 자동 반영되지 않는 환경입니다. CPU와 장치가 버퍼를 넘겨받을 때 DMA API의 동기화가 필요합니다.

IOMMU

장치가 보는 주소를 물리 메모리에 연결하고 접근 권한을 제한합니다. 이 기능이 CPU 캐시 동기화를 모두 대신하지는 않습니다.

처음 읽을 때

CPU 캐시·RAM·장치를 세 칸으로 그리고 장치가 쓴 뒤 CPU가 읽는 순서를 따라가십시오.

더 깊이 살펴볼 때

DMA_TO_DEVICE에서 CPU 측 invalidate를 생략하는 이유와 버퍼 정렬·거짓 공유 문제를 검토해 보십시오.

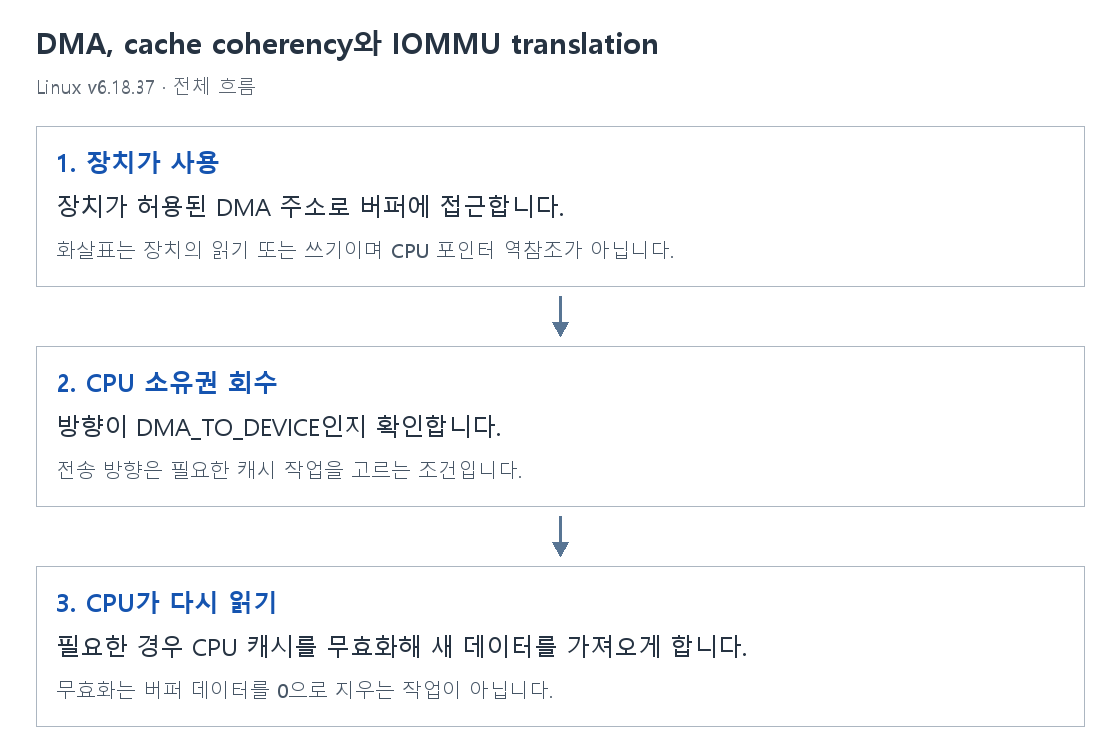

그림으로 보는 변화

GIF 재생1단계 · 멈춰 보기2단계 · 멈춰 보기3단계 · 멈춰 보기

1단계 고정

GIF 원본 열기

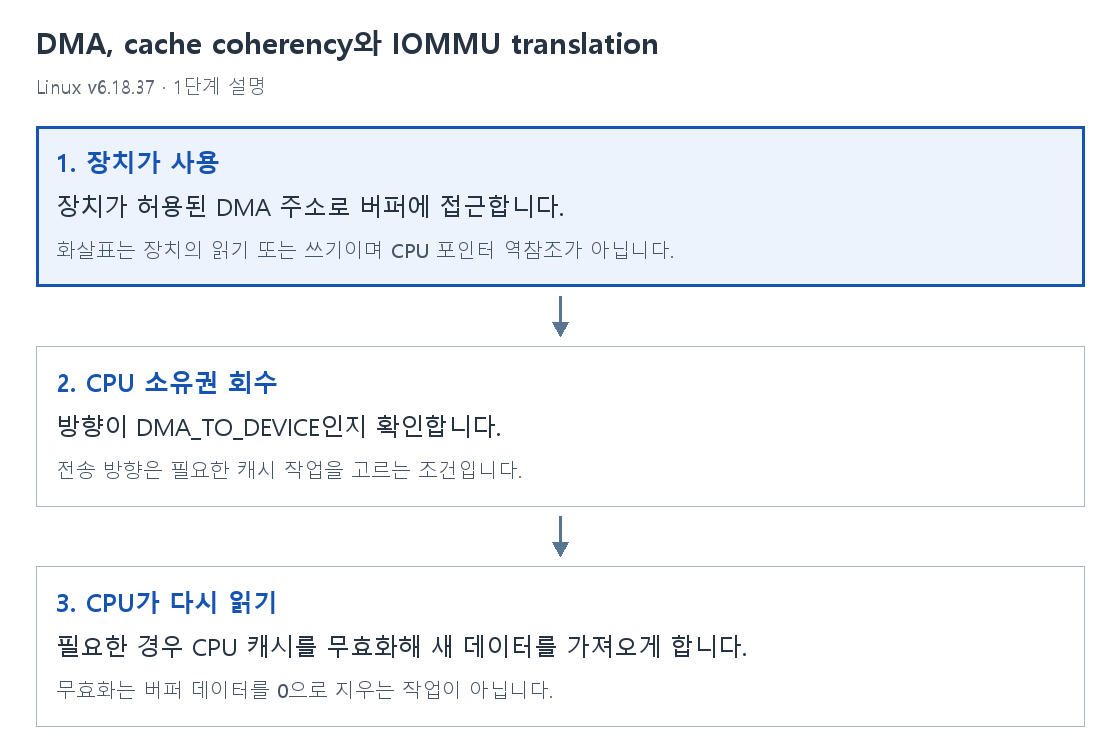

1. 장치가 사용

장치가 허용된 DMA 주소로 버퍼에 접근합니다.

화살표는 장치의 읽기 또는 쓰기이며 CPU 포인터 역참조가 아닙니다.

2. CPU 소유권 회수

방향이 DMA_TO_DEVICE인지 확인합니다.

전송 방향은 필요한 캐시 작업을 고르는 조건입니다.

3. CPU가 다시 읽기

필요한 경우 CPU 캐시를 무효화해 새 데이터를 가져오게 합니다.

무효화는 버퍼 데이터를 0으로 지우는 작업이 아닙니다.

arch_sync_dma_for_cpu를 한 줄씩 읽기

줄 번호는 v6.18.37 원문 기준입니다. 주석·빈 줄을 포함한 함수 전체를 먼저 보고, 그 아래에서 각 줄을 설명합니다.

void arch_sync_dma_for_cpu(phys_addr_t paddr, size_t size,
			   enum dma_data_direction dir)
{
	unsigned long start = (unsigned long)phys_to_virt(paddr);

	if (dir == DMA_TO_DEVICE)
		return;

	dcache_inval_poc(start, start + size);
}

void arch_sync_dma_for_cpu(phys_addr_t paddr, size_t size,

			   enum dma_data_direction dir)

	unsigned long start = (unsigned long)phys_to_virt(paddr);

	if (dir == DMA_TO_DEVICE)

		return;

	dcache_inval_poc(start, start + size);

함께 생각해 볼 질문

출처와 읽은 범위

Linux stable v6.18.37 · arch/arm64/mm/dma-mapping.c

해당 버전 원본 파일 · 기존 코드 분석 · 설명 원고
