먼저 알아둘 용어
SMD(Surface-Mount Device) — 표면 실장 부품을 뜻합니다. 부품 단자를 기판 표면의 패드에 접합하는 방식으로 사용합니다.
주석 먹임·임시 고정 — 주석 먹임은 접합면에 얇게 솔더(solder)를 준비하는 작업입니다. 임시 고정은 위치를 잡기 위한 접합으로 최종 젖음(wetting)과 품질을 다시 확인해야 합니다.
1206·0201·SOT(Small Outline Transistor)·MELF(Metal Electrode Leadless Face) — 1206·0201 등 크기 코드는 표기 체계에 따라 실제 치수를 확인해야 합니다. SOT는 소형 트랜지스터(transistor) 등 패키지(package) 계열, MELF는 원통형 표면실장 부품 형태입니다.
실납(solder wire)·페이스트(paste) — 실납은 선 형태로 공급하는 솔더이고 페이스트는 금속 분말과 플럭스(flux)를 섞은 재료입니다. 굳은 솔더 두 덩어리와 가열 전 페이스트는 부품을 받치는 성질이 다릅니다.
한쪽 접합으로 위치를 잡는 순서입니다
- 패드 하나에 위치 고정에 필요한 만큼만 솔더를 준비합니다.
- 핀셋(tweezers)으로 몸체를 잡고 두 단자가 각각의 패드에 놓이도록 맞춥니다. 단자를 가려 인두 접촉 공간을 없애지 않습니다.
- 준비한 솔더를 다시 녹이며 부품을 낮고 바르게 앉힙니다. 굳은 접합을 힘으로 누르지 않습니다.

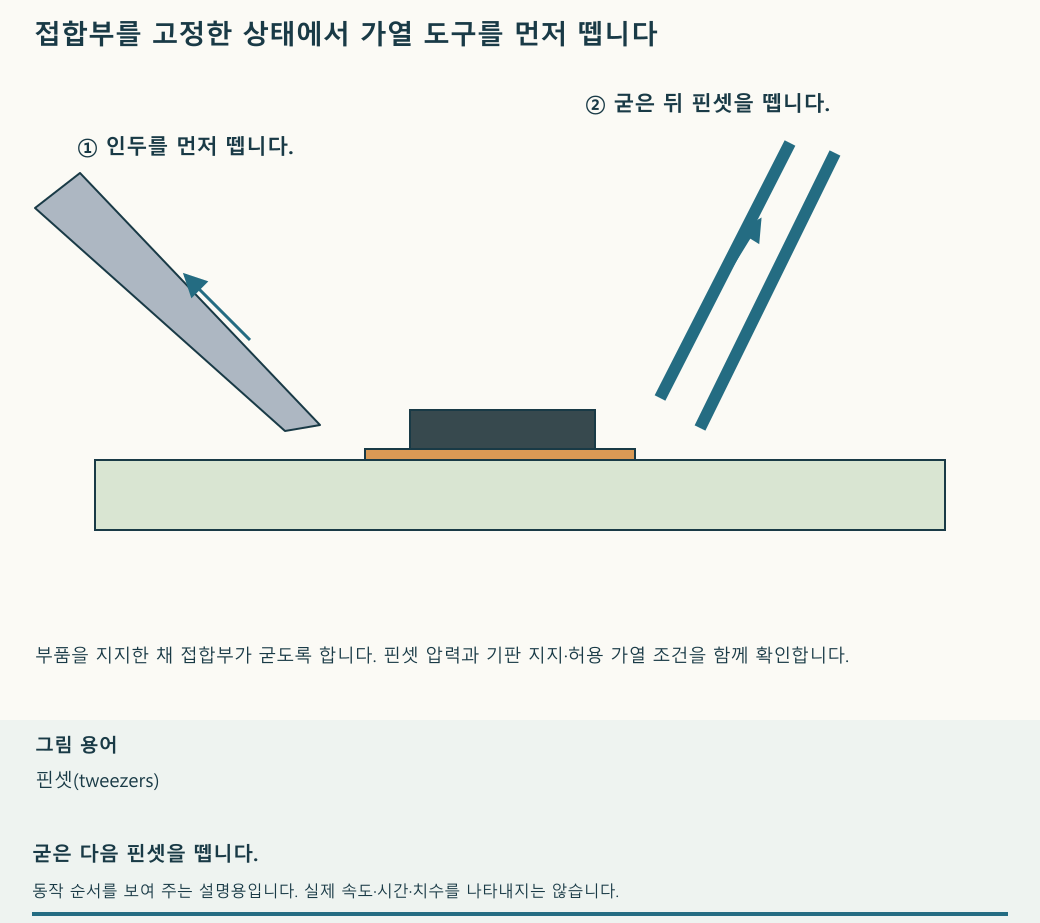

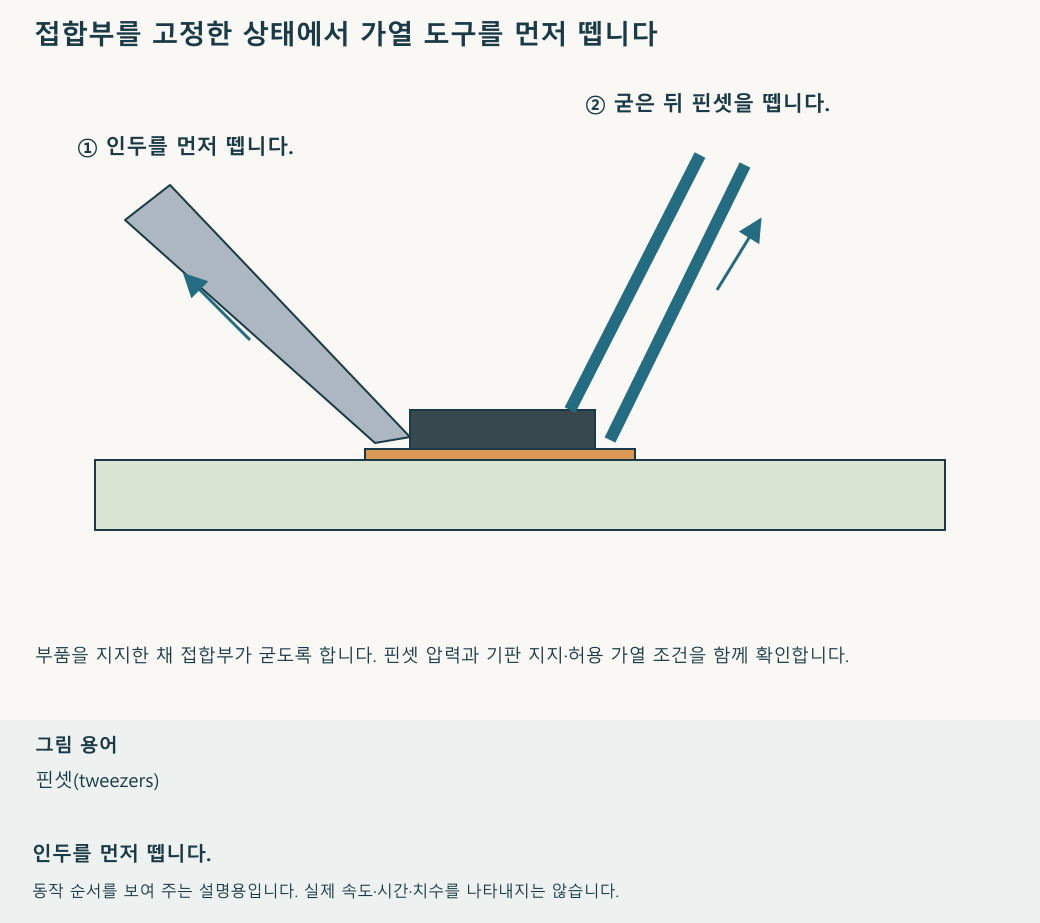

- 인두를 먼저 떼고 솔더가 굳을 때까지 핀셋으로 위치를 유지합니다.
- 반대쪽의 패드와 단자를 함께 가열해 필요한 솔더를 공급합니다.
- 첫 접합도 충분히 젖었는지 확인하고 최종 위치·접합·인접 단락을 검사합니다.
작아질수록 같은 양과 같은 손동작을 고집하지 않습니다
1206에서 더 작은 패키지로 바뀌면 핀셋·팁(tip)의 상대 크기가 커지고 작은 솔더량 차이도 크게 작용합니다. 실제 부품 치수와 주변 접근 공간을 확인하고 연습판에서 제어 가능한 양과 접촉을 맞춥니다. 특정 팁 이름이나 실납 굵기를 다른 구리 면적과 재료에 공통 처방으로 쓰지 않습니다.
첫 접합이 굳기 전에 핀셋을 빼면 부품이 따라 움직일 수 있습니다. 반대쪽 가열 중 첫쪽까지 녹으면 회전할 수 있으므로 실제 위치를 다시 봅니다. 어긋난 위치는 필요한 접합이 녹은 상태에서 작게 조정하고 다시 굳힌 뒤 진행합니다. 굳은 패드를 인두로 눌러 강제로 옮기지 않습니다.
SOT-23처럼 세 핀(pin)인 부품은 한 핀을 고정한 직후 나머지 두 핀의 위치와 회전을 확인합니다. MELF처럼 구르는 몸체는 극성·두 끝의 패드 대응을 확인하고 가열 중 밀리거나 구르지 않도록 유지합니다. 색 띠만으로 정확한 부품 번호나 정격을 추정하지 않습니다.
페이스트 가열 방식과 구분합니다
양쪽 패드에 페이스트를 놓고 부품을 정렬해 함께 가열하는 방법은 굳은 솔더 덩어리 위에 억지로 올리는 것과 다릅니다. 따라서 모든 방법에서 반드시 한 패드만 준비한다는 규칙으로 바꾸지 않습니다. 인두·실납으로 고정할지, 페이스트를 함께 가열할지 정하고 공급량·정렬·가열 후 검사를 그 방식에 맞춥니다.
