먼저 알아둘 용어

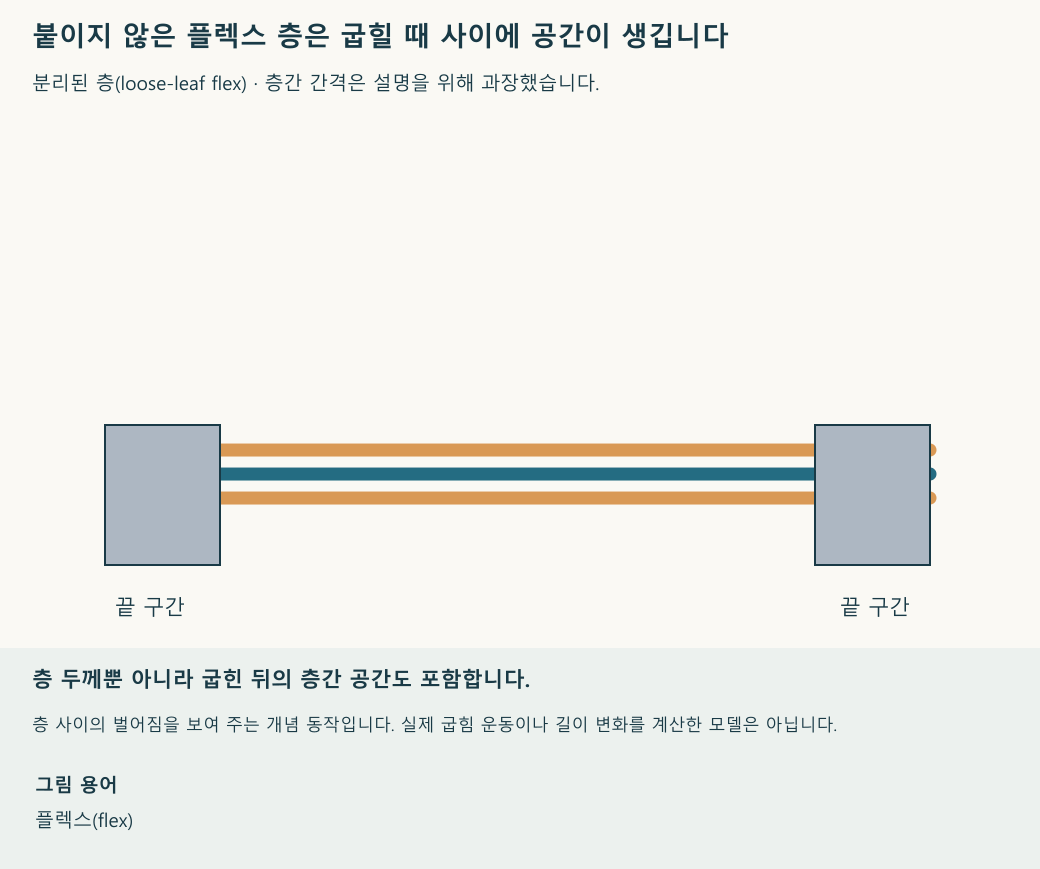

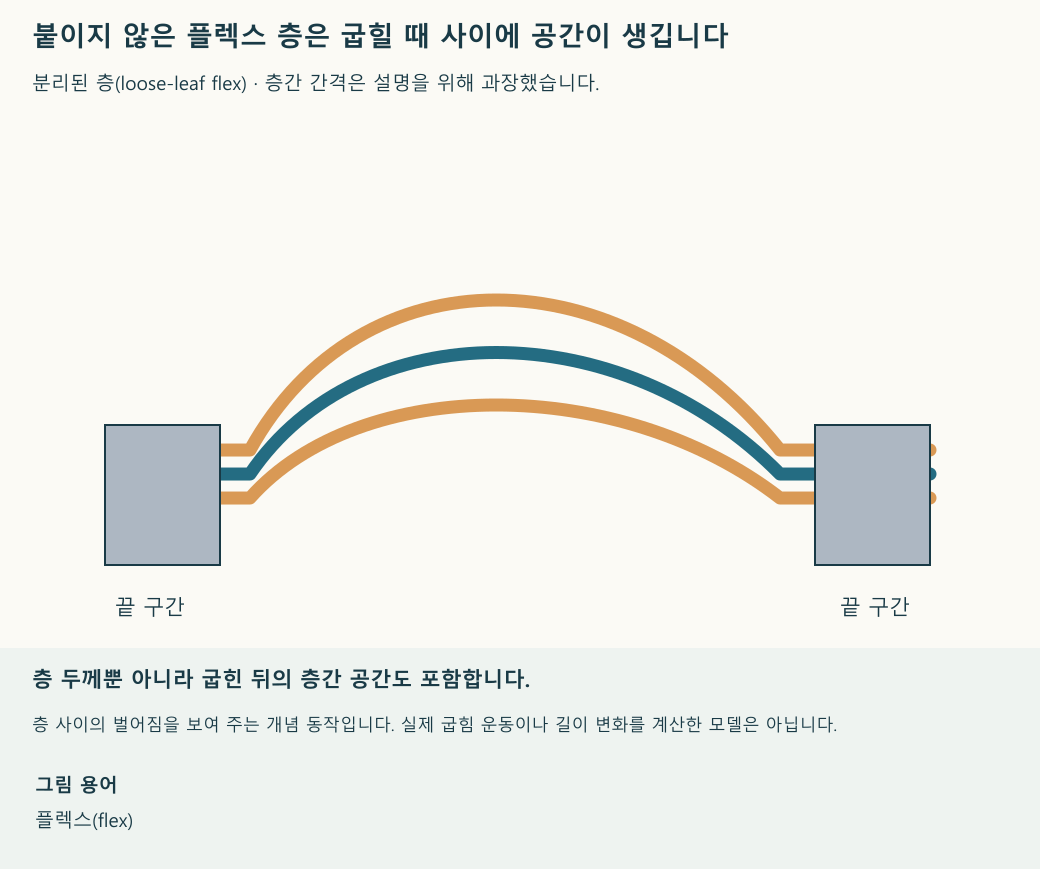

루스리프(loose-leaf)·공기 간격 — 루스리프는 여러 겹의 플렉스를 묶음별로 분리해 각각 움직일 수 있게 만든 구조입니다. 묶음 사이의 공기층은 재료 두께와 다릅니다. 조립 후 필요한 공간을 계산할 때 이 간격도 별도로 고려해야 합니다.
자유 길이·전이부 — 자유 길이는 고정점 사이에서 움직일 수 있는 부분의 길이입니다. 전이부는 접착·분리 또는 강성이 바뀌는 경계로 국부 꺾임과 접촉을 확인합니다.
붙는 구간과 떨어져 움직이는 구간을 표시합니다
단단한 구역과 자유롭게 굽힐 구역을 구분하고, 각 플렉스 묶음을 이루는 구리·절연·보호층을 적습니다. 묶음 사이가 접착되는 위치와 분리되는 위치, 양끝의 고정점과 그 사이에서 자유롭게 굽혀지는 구간의 길이를 단면에 표시합니다. 두 묶음을 하나의 케이블(cable)처럼 강하게 묶으면 의도한 움직임이 달라질 수 있습니다.
두께 합에 공기 간격이 포함되지 않음을 명시합니다
치수 구분을 위한 예로 각 묶음 두께가 10.9 mil이라면 재료 두께의 합은 21.8 mil입니다. 하지만 공기 간격이 지정되지 않았다면 전체 조립 점유 높이는 이 값만으로 정해지지 않습니다. 간격·접힘 경로·주변 기구와의 간섭을 별도 요구로 정합니다.
공차 표기가 ±10 mil인지 ±10%인지, 층 이름이 서로 맞는지도 확인합니다. 절대 길이 공차와 비율 공차를 같은 뜻으로 읽지 않습니다. 도면과 표의 치수가 다르면 임의로 하나를 택하지 말고, 최종 적용할 사양을 확인합니다.
분리와 길이 차이 설계를 구분합니다
묶음을 분리했다고 해서 바깥쪽 플렉스가 더 길게 만들어진 것은 아닙니다. 접힌 경로에 따라 길이를 다르게 주는 북바인딩(bookbinding)은 별도의 설계입니다. 실제 조립 모양에서 각 묶음이 움직이는 방향을 확인하고, 단단한 구역과 만나는 곳이 꺾이거나 서로 닿지 않는지, 길이가 충분한지 살펴봅니다.
완성품에서는 요구된 연속성과 굽힘 수명을 실제 고정 조건으로 검증합니다. 공기 간격이나 예시 재료 두께만으로 다른 제품의 허용 반경·신호 특성이 보장되지는 않습니다.
