먼저 알아둘 용어
FPC(Flexible Printed Circuit)·커버레이(coverlay)·개구(opening) — FPC는 유연 기판입니다. 커버레이는 회로를 보호하는 필름(film)으로 납땜 패드(pad)·접점·시험점을 노출할 구멍인 개구를 포함합니다.
임시 고정·최종 적층 — 임시 고정은 취급 중 필름이 이동하지 않도록 일부를 고정하는 단계입니다. 최종 적층은 정해진 열·압력 조건으로 전체 접착 구조를 만드는 공정으로 서로 같은 완료 상태가 아닙니다.

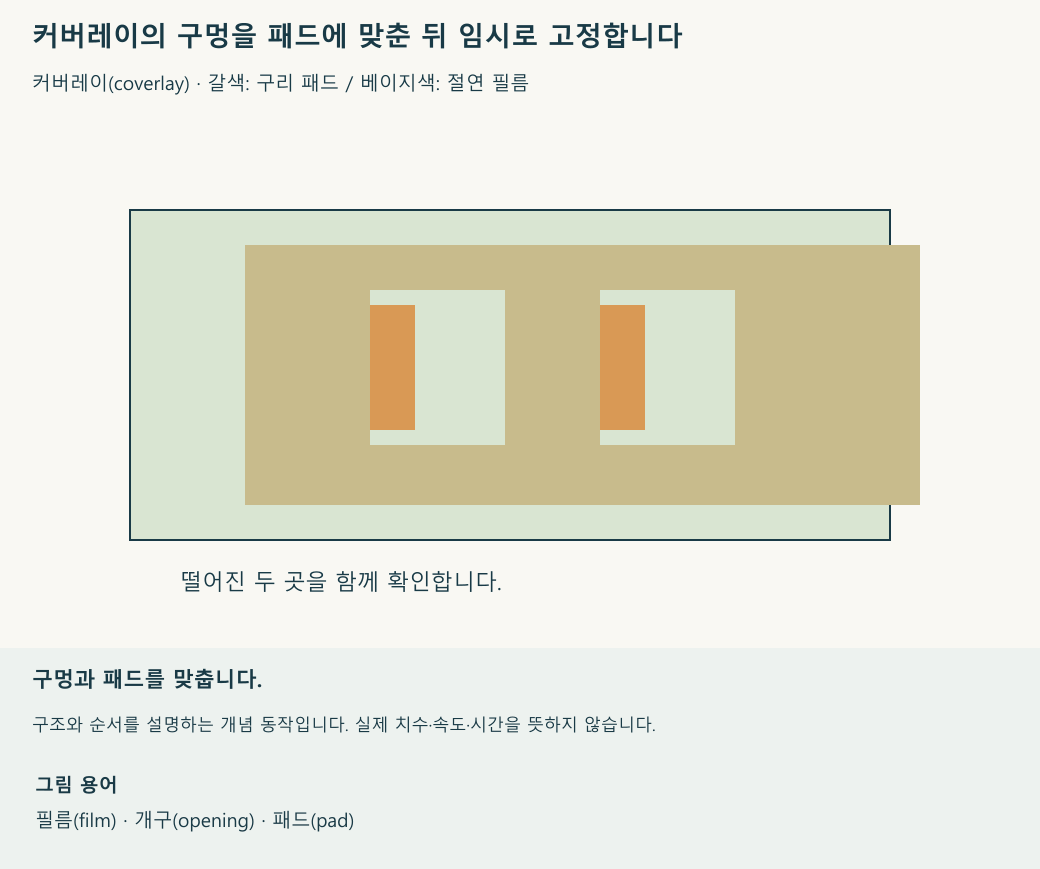

한쪽 개구만 맞추고 정렬을 끝내지 않습니다
회로 패널(panel)을 적합한 받침에 놓고 커버레이의 방향과 개구 데이터를 맞춥니다. 한 기준점뿐 아니라 서로 떨어진 패드·커넥터(connector) 접점·시험점도 확인합니다. 한쪽은 맞는데 반대쪽이 가려진다면 회전·위치·개구 형상·필름 변형을 조사합니다.
필름이 처음 내려앉을 때 휘거나 주름질 수 있으므로 외곽만 맞는 상태를 전체 정렬로 기록하지 않습니다. 받침의 재질·흡착·정렬 구조는 실제 공정에 적합한 조건으로 정합니다.

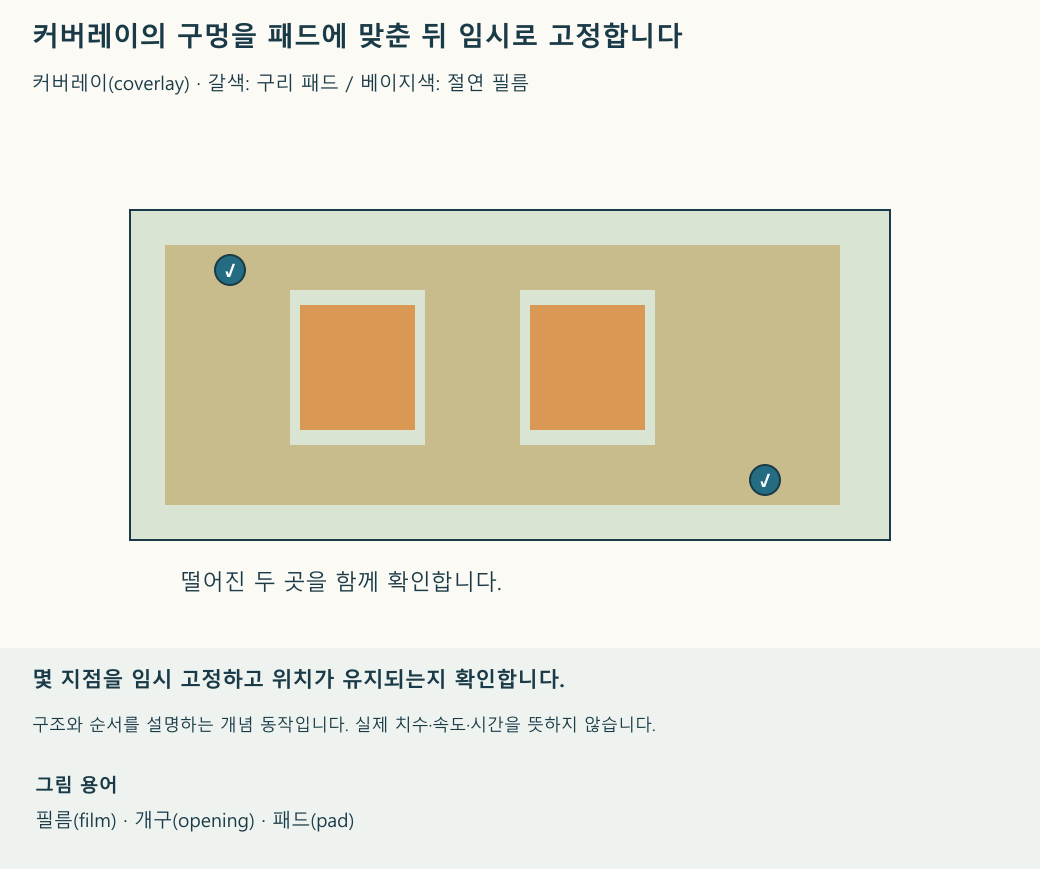

정렬과 최종 접착 사이에 임시 고정을 둡니다
위치를 유지한 상태에서 지정한 몇 지점을 적합한 공구로 접촉시켜 임시 고정합니다. 전체 면을 문지르거나 불일치를 강한 압력으로 펴려는 동작과 구분합니다. 임시 고정의 온도와 누르는 힘, 접촉 시간과 고정점 수는 사용 필름의 공정 조건에 맞춥니다. 일반 인두를 임의의 온도로 대지 않습니다.
임시 고정의 목적은 최종 접착 강도보다 두 층의 상대 위치 유지입니다. 손을 놓았을 때 개구가 유지되는지, 새 주름이나 들뜸이 생기지 않았는지 확인합니다. 어긋난 상태를 더 많은 점에서 눌러 고정하면 수정이 어려워질 수 있습니다.
이동 전과 최종 적층 후의 검사를 나눕니다
다음 공정으로 옮기기 전에 필요한 노출 영역이 가려지지 않았는지 다시 대조합니다. 눈으로 볼 항목과 치수 측정이 필요한 항목을 나누고 허용되는 위치 오차는 해당 도면과 공정 기준에 따라 판정합니다.
최종 열·압착 뒤에는 개구 위치와 접착 상태를 다시 검사합니다. 임시 고정점이 생긴 것을 전체 면 접착 완료로 기록하지 않습니다. 필요한 접착·단면·기능 검증은 해당 제품 요구로 판정하며 외관 정렬만으로 굽힘 수명까지 보장하지 않습니다.
