DIP(Dual In-Line Package) 소켓(socket)을 쓰면 납땜 없이 IC(Integrated Circuit)를 교체할 수 있지만, 방향과 핀(pin) 삽입 상태를 확인해야 합니다

먼저 알아둘 용어

DIP(Dual In-Line Package)·소켓(socket) — DIP는 두 줄의 핀을 가진 패키지(package)입니다. 소켓은 IC 대신 기판에 납땜한 뒤 IC를 끼우는 접촉 부품으로 반복 교체에서 납땜 제거를 줄일 수 있습니다.

방향 홈·접촉부 — 반원 홈 등은 방향을 읽는 기준이지만 실제 핀 번호와 부품 도면을 함께 확인해야 합니다. 소켓은 추가 높이와 접촉 경로를 만들므로 모든 회로의 필수 부품은 아닙니다.

소켓 방향과 풋프린트(footprint) 핀 번호를 맞추어 삽입합니다. 기판에 평평하게 앉았는지 확인한 뒤 납땜하고 인접 단락·미접합을 검사합니다. 전원을 끈 상태에서 IC를 넣고 빼며 핀 배열(array)과 방향을 다시 대조합니다.

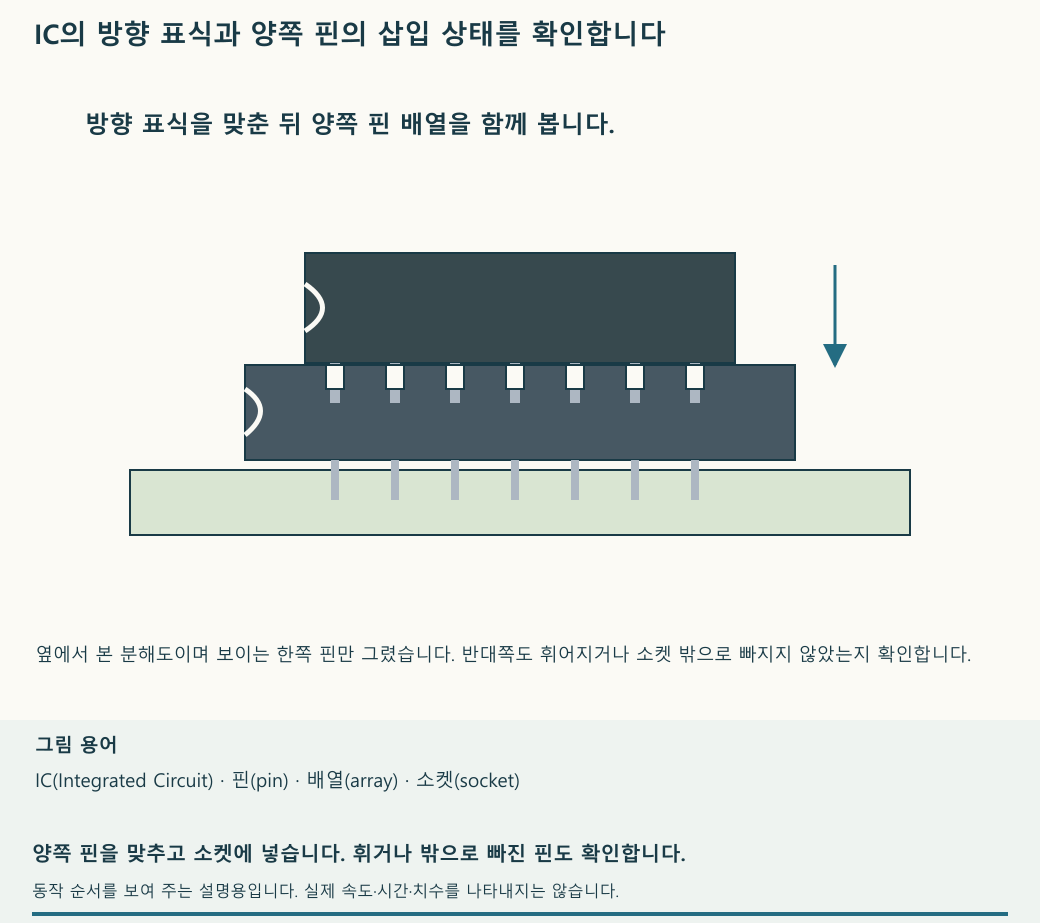

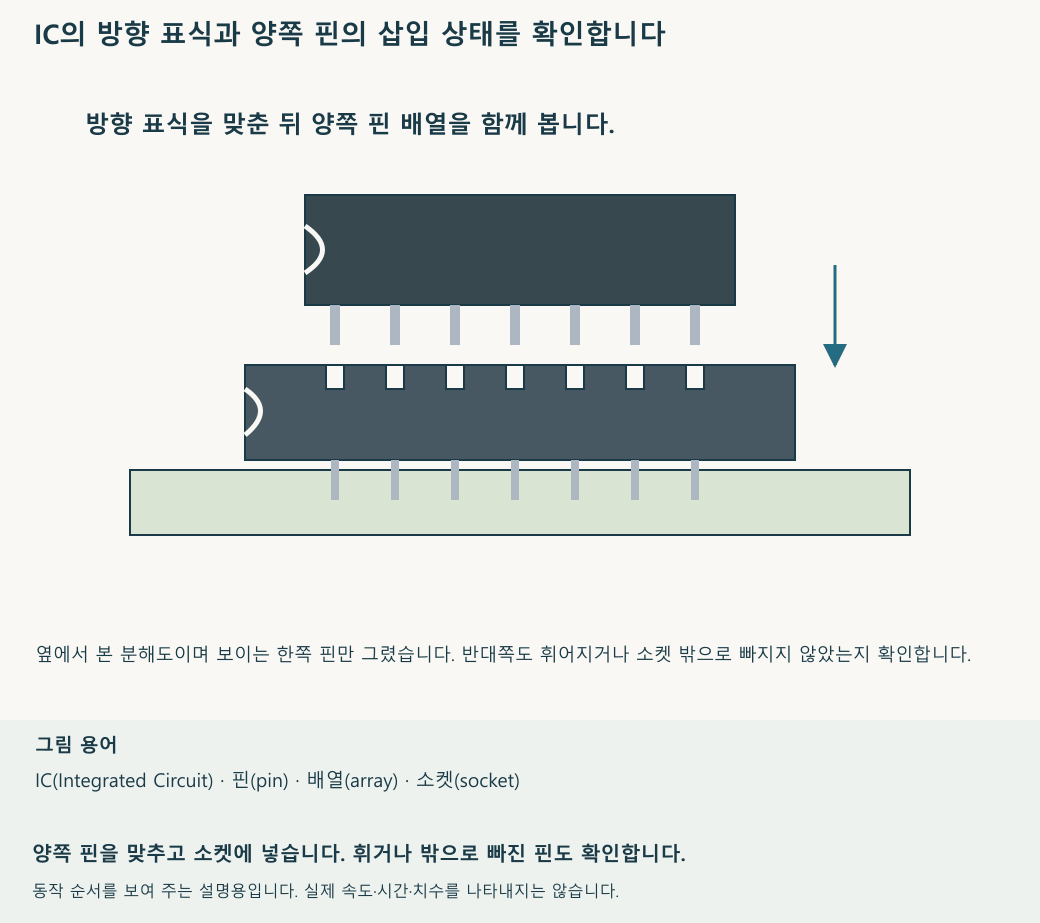

IC의 반원 홈과 소켓 방향, 핀 번호가 맞는지 확인합니다. 두 줄이 모두 접촉부에 들어가는지 옆에서 살피고 무리하게 누르지 않습니다. 분리할 때 한쪽 끝만 크게 들어 올리면 핀이 휘기 쉬우므로 적합한 도구로 양쪽을 균형 있게 분리합니다.

소켓의 높이·접촉 신뢰성·전기적 영향과 케이스 공간을 확인합니다. 반복 교체의 이점이 있어도 모든 DIP 회로에 반드시 넣는 것은 아닙니다. 교체 뒤에는 정확한 부품·방향·삽입과 필요한 기능을 다시 검증하고, 휘거나 손상된 핀을 억지로 밀어 넣어 해결하지 않습니다.
